网架结构工程施工方法
作者:www.syhaiyugjg.com来源:http://www.syhaiyugjg.com

网架具有空间受力、质量轻、刚度大、抗震性能好等优点,网架结构工程施工需要专人进行,以保证施工质量和效率,那么网架结构工程施工方法有哪些呢?

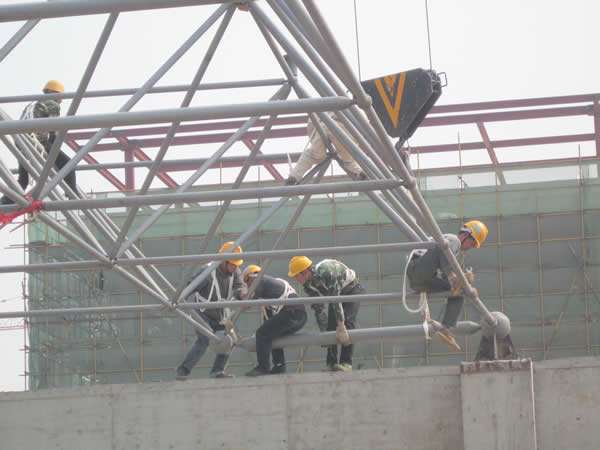

timg (7).jpg

网架结构工程施工方法

1、对进场安装人员进行安装方法、技术质量措施、其他措施、安装工作纪 律的交底和教育,明确分工和职责。

2、由安装人员将活动脚手架搭搭设区域内的网架材料吊运到四块活动脚手 平台上,并均匀地摊铺在脚手平台上,控制网架材料均匀摊铺荷载小于 1kN/m2。

3、根据确定的支座轴线、标高,首先将与活动脚手平台相邻的短跨边轴上 的支座就位,再连接各支座间的水平杆并紧固螺栓,复测各支座间的几何 尺寸及标高,确认符合要求后,紧固支座锚固螺母,并点焊固定支座。

4、根据安装图编号,在每只下弦球的位置放置临时垫块,垫平垫实下弦球 平面,把下弦杆件与球连接并一次拧紧到位。

5、将腹杆与上弦球组合形成一个向下四角锥体,腹杆与上弦球的连接必须 一次拧紧到位,腹杆与下弦球的连接只能一颗拧紧到位,其余三颗是松动 的,为安装上弦杆起松口服务。

6、上弦杆安装顺序应由内向外传,上弦杆与球拧紧应与腹杆与下弦球拧紧 依次进行。

7、用以上方法以活动脚手平台相邻的边轴为起始边,按照下弦----腹 杆----上弦的顺序逐条向前推进,在网格未形成几何不变体前,每一下弦节点均用临时垫块支垫,以免网架未到达前方一个支承点而下挠,安装时 每一节点螺栓必须紧固。

8、随着安装由起始边向网架另一端短跨边轴逐步推进,同时逐个固定支座 ,并按设计要求焊接。

9、在整个网架安装过程中,要特别注意下弦球的垫实、轴线的准确、螺栓 的拧紧、挠度及几何尺寸的控制。

10、安装过程中,必须逐个复查高强螺栓的拧紧程度,要求套筒与球体和 杆端之间无缝隙、无松动。

11、在安装过程中,随时注意轴线、标高的控制,如发现有较大的偏移, 应立即停止安装,查清原因,采取措施,严禁强行安装,确保全部符合设计和规范要求。

12、待网架安装结束后,由现场施工项目经理、项目工程师会同业主、设计院及现场监理共同对网架施工质量进行验收。
